I nutidens hastigt fremadskridende teknologiske verden er elektriske og temperaturmålinger blevet afgørende for en lang række industrier og applikationer.
Denne komplette guide vil give dig en omfattende forståelse af emnet.

Elektriske målinger er afgørende for at analysere, overvåge og kontrollere forskellige systemer.
Ved at forstå de grundlæggende begreber kan du få en dybere forståelse af, hvordan elektriske målinger fungerer.

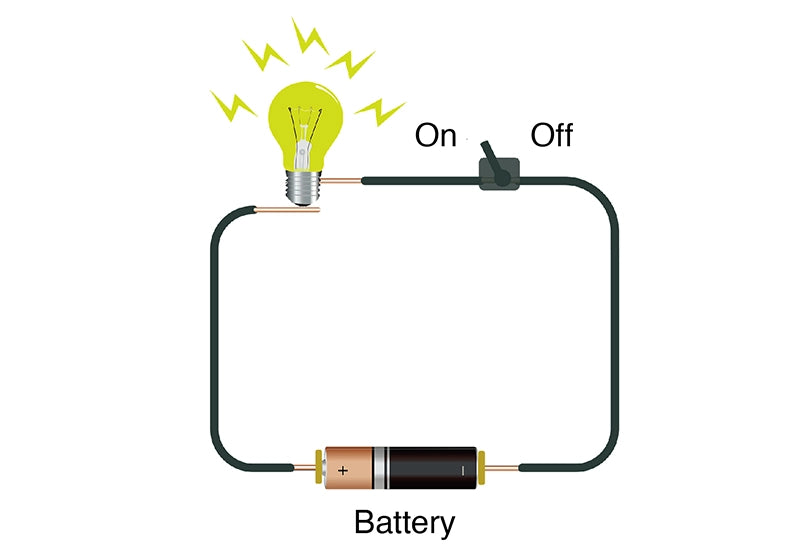

Spænding refererer til den elektriske potentialforskel eller den kraft, der driver elektrisk ladning til at strømme i et kredsløb. Det måles i volt (V) og skabes gennem processer, der involverer adskillelse af elektriske ladninger eller forskelle i potentiel energi.

Elektrisk strøm er strømhastigheden af ​​elektrisk ladning gennem en leder. Det måles i ampere (A) og spiller en central rolle i vurderingen af ​​ydeevnen og funktionaliteten af ​​elektriske kredsløb og enheder.

Vil du løbende opsamle strøm og spænding, men ved ikke hvordan du skal starte? Dataloggere er den perfekte løsning for alle, der har brug for at indsamle data fra en række forskellige kilder, herunder sensorer, enheder og systemer.

Elektrisk modstand er målet for modstand, som et materiale præsenterer for strømmen af ​​elektrisk strøm. Det måles i ohm (Ω; en enhed for elektrisk modstand) og karakteriserer et materiales evne til at hindre strømmen af ​​elektrisk ladning.

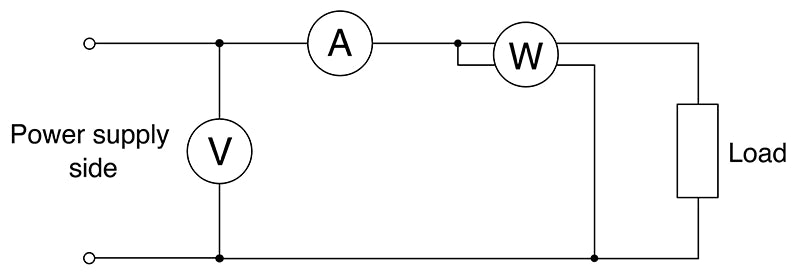

Strømmålingsforbindelser

Electric Power Definition
Elektrisk effekt, målt i watt (W), er hastigheden af energioverførsel i et kredsløb. Det er en nøglefaktor for at forstå enhedens og systemets ydeevne.

Effektligning (formel) i kredsløb
P = VI
P(watt): Elektrisk effekt
V(volt): Spænding
I(ampere): Elektrisk strøm

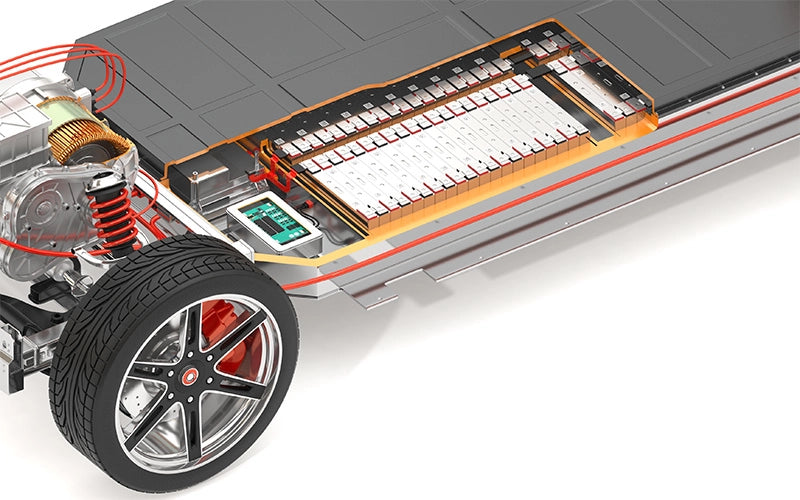

Hvorfor præcis spændingsmåling betyder noget for elektriske køretøjers batterispænding?
1. Range Estimation
Nøjagtig spændingsmåling hjælper med at estimere en EV's resterende rækkevidde; reduktion af chauffør-angst.
2. Batteriets sundhed
Det giver indsigt i batteriets tilstand, hvilket muliggør rettidig vedligeholdelse eller udskiftning.
3. Opladningskontrol
Vedligeholdelse af det korrekte spændingsniveau sikrer sikker og effektiv opladning.
4. Effektivitet
Forståelse af forholdet mellem spænding og udgangseffekt optimerer ydeevnen og forlænger batteriets levetid.

Brug af dataloggere
Dataloggere med sensorer og software muliggør kontinuerlig og automatiseret spændingsovervågning, hvilket hjælper med langsigtet analyse og ydeevneoptimering. Sammenfattende er præcis spændingsovervågning via dataloggere afgørende for EV-ydelse, rækkevidde og bæredygtighed

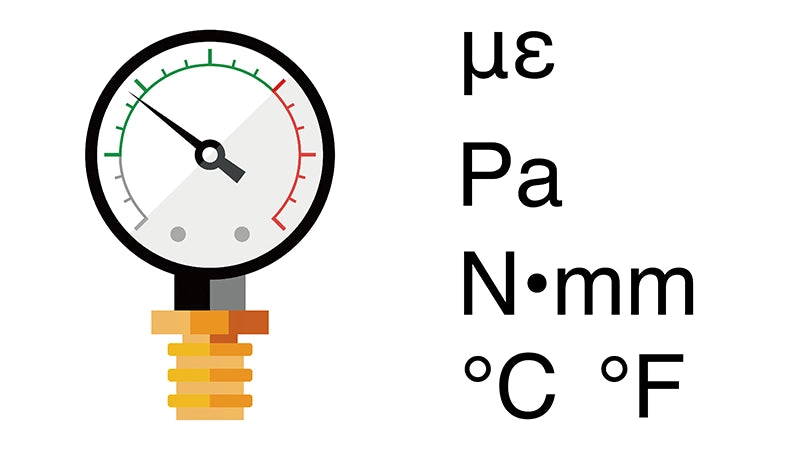

Fysiske målinger involverer kvantificering af parametre som belastning, tryk, stress og temperatur for at forstå opførsel af materialer og systemer.
Forskere og ingeniører kan også få værdifuld indsigt i, hvordan materialer og systemer reagerer på eksterne kræfter og temperaturændringer.

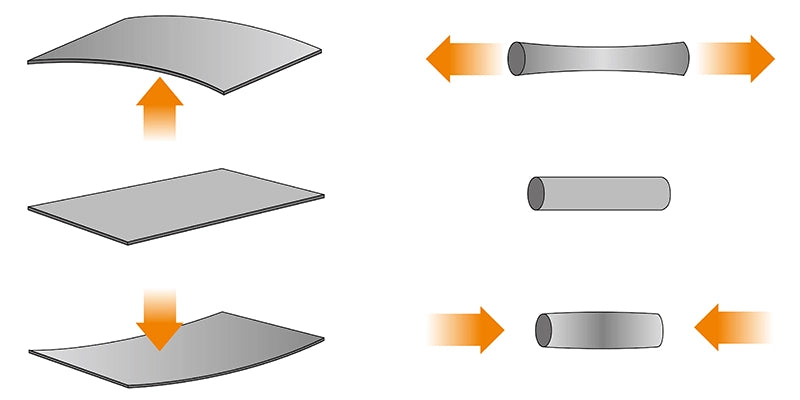

Deformation, som opstår, når en genstand deformeres som reaktion på eksterne kræfter, kan måles ved hjælp af strain gauges. I lighed med måling af temperatur ved hjælp af termoelementer, anvendes strain gauges til nøjagtigt at måle deformationen af ​​et objekt.

Tryksensorer
Tryksensorer anvender princippet med strain gauges til at registrere ændringer i tryk. Når der påføres eksternt tryk, deformeres fjederelementet, hvilket fører til en ændring i modstanden af ​​strain gauges. Tryksensorer finder anvendelse på tværs af forskellige industrier og spiller en afgørende rolle i opgaver som proceskontrol og kvalitetsstyring.

Accelerationssensorer
Accelerationssensorer er designet til at måle accelerationen af et objekt. Når et objekt oplever acceleration, resulterer det i belastning, som detekteres af accelerationssensorer. Disse sensorer er i stand til at detektere og levere målinger af acceleration i strukturer, køretøjer og andre systemer.

Strain måling sensorer baseret på strain gauges er meget udbredt i forskellige områder, og de tilbyder kontinuerlige målinger, svarende til temperatur og elektriske karakteristika. Brug af dataloggere muliggør effektiv udnyttelse af disse sensorer, hvilket giver mulighed for dataanalyse og rapportering. Strain-målingsteknologi er afgørende for kvalitetskontrol og forbedring af sikkerheden af ​​strukturer i forskellige industrier.

Temperatur tjener som en kritisk indikator for et materiales termiske tilstand og finder udbredt anvendelse i hverdagen til industrielle processer. Nøjagtig temperaturmåling er uundværlig for kvalitetskontrol, sikkerhed og effektivitet. Temperaturen af ​​et stof påvirker dets molekylære bevægelse og fører til ændringer i forskellige materialeegenskaber. I dette afsnit vil vi dykke ned i det grundlæggende og betydningen af ​​temperaturmåling, herunder metoder, der bruger termoelementer og mere.

Temperaturmålingsteknikker er afhængige af forskellige fysiske principper. Elektriske metoder, såsom termoelementer og modstandstemperaturdetektorer, udnytter materialernes elektriske egenskaber til at bestemme temperaturen. Mekaniske metoder, såsom bimetalliske strimler og væske-i-glas termometre, er afhængige af udvidelse og sammentrækning af materialer med temperaturændringer.

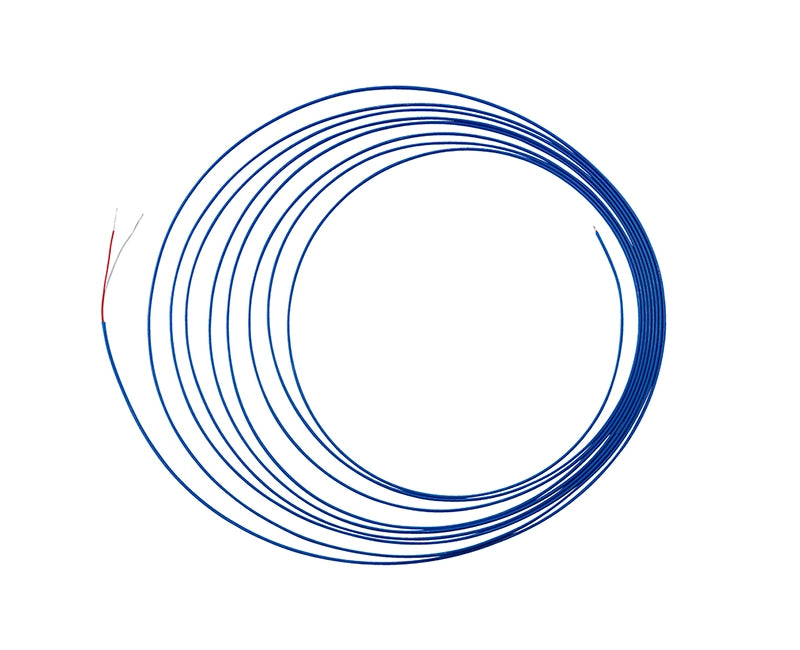

Arbejdsprincippet for et termoelement er baseret på Seebeck-effekten, som opstår, når to forskellige metaller samles og udsættes for en temperaturgradient. Temperaturforskellen mellem de varme og kolde forbindelser genererer en spænding, der er direkte proportional med temperaturen. Denne spænding kan måles og konverteres til en temperaturaflæsning ved hjælp af passende kalibreringsteknikker. Termoelementer tilbyder fordele såsom hurtig responstid, høj nøjagtighed og kompatibilitet med forskellige temperaturområder, hvilket gør dem til alsidige værktøjer til temperaturmåling.

Målemetoderne kan kategoriseres i øjeblikkelige målinger og kontinuerlige målinger. Øjeblikkelige målinger giver et øjebliksbillede af temperatur eller elektricitet på et bestemt tidspunkt, mens kontinuerlige målinger fanger værdier over en længere periode. At forstå forskellene mellem disse to typer målinger er grundlæggende for at vælge den passende metode til forskellige scenarier.

Disse måleinstrumenter er afgørende for at opnå præcise og pålidelige data i både elektriske og fysiske parametermålinger. At vælge det passende instrument er afgørende for succes på tværs af forskellige industrier og applikationer.

Dataloggere til kontinuerlige målinger

Dataloggere er medvirkende til løbende at overvåge spænding, strøm, belastning og temperatur over tid. Disse enheder kan interface med forskellige sensorer, registrere og gemme data og levere langsigtede dataanalyse. Især elektrisk og fysisk overvågning er afgørende i mange brancher for at sikre produktkvalitet, procesoptimering og overholdelse af lovkrav. Dataloggere er specielt designet til kontinuerlige målinger og tilbyder funktioner såsom høj lagerkapacitet, lang batterilevetid og kompatibilitet med forskellige temperatursensorer og andre sensorer. Nogle dataloggere kommer også med avancerede funktioner som optagelse og trådløs forbindelse. Disse dataloggere er velegnede til applikationer, der kræver detaljeret temperaturregistrering og analyse.

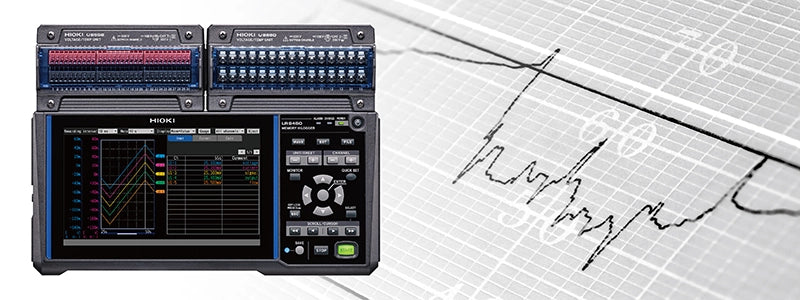

Datalogger LR8540-01

Disse enheder kan konfigureres til at optage data fra forskellige kilder, herunder elektriske elementer som spænding og fysiske parametre såsom temperatur, samtidigt med regelmæssige intervaller. Dette muliggør analyse af tendenser i elektriske og fysiske data, identifikation af fluktuationer i disse parametre og generering af rapporter. Dataloggere bruges i vid udstrækning i industrier, hvor præcis kontrol af elektriske og fysiske forhold er afgørende, herunder elektriske køretøjer, batterier, motorer, elektroniske enheder og meget mere.

Dataloggere kan bruges til at måle temperatur til en række forskellige formål. Her er nogle praktiske eksempler:

Temperaturovervågning i batterifremstillingsprocessen
I batterifremstillingsprocessen muliggør dannelse, et nøgletrin, stabil energilagring. Under dannelse gennemgår batterier opladnings- og afladningscyklusser, hvilket kræver registrering af cellespænding og temperatur. Dette sikrer batterisundhed, udstyrskontrol og sporbarhed. Dataloggeren LR8101, LR8102 i støjende miljøer, optager data nøjagtigt og minimerer omkostningerne. Det er afgørende for kvalitetsbatteriproduktion. Få mere at vide om Data Logger LR8101, LR8102

Miljøovervågning
Indsamling af temperaturdata for jordens miljø er afgørende for videnskabelig forskning og prognoser, såsom miljøbeskyttelse og klimaobservation. Dataloggere kan bruges til at overvåge udendørs og indendørs temperaturer og give data om klimaændringer.

Temperaturovervågning af elektroniske komponenter i udviklingsprocessen
Elektriske enheder indeholder printkort med hundredvis af elektroniske komponenter. Under udviklingsprocessen udfører ingeniører temperaturtest ved at overvåge temperaturen af ​​disse komponenter på printkortet for at sikre sikker drift af enhederne. Dataloggere kan bruges til at overvåge temperaturerne på disse elektroniske komponenter under udviklingsprocessen for at forhindre overophedning. Dette kan forbedre pålideligheden af ​​slutproduktet.

Som du kan se, kan dataloggere bruges til at måle temperatur til en række forskellige formål. Det er vigtigt at vælge den rigtige datalogger til dine behov.

Dataloggere er essentielle værktøjer til kontinuerlig overvågning af elektriske og fysiske parametre, såsom spænding, strøm, belastning og temperatur. Når du installerer en datalogger, skal faktorer som placering, kalibrering og datalagringsvarighed tages i betragtning for at sikre pålidelige og nøjagtige målinger over længere perioder.

Dataloggere er meget udbredt i applikationer, hvor der kræves kontinuerlig overvågning af temperaturen. Når du installerer en datalogger, skal dens placering nøje overvejes for at sikre repræsentative temperaturmålinger. Faktorer som nærhed til varmekilder, isolering og luftstrøm bør tages i betragtning.

Derudover er regelmæssig kalibrering af dataloggeren nødvendig for at opretholde målenøjagtigheden. Varigheden af ​​datalagring bør også overvejes, da den bestemmer mængden af ​​historiske data, der kan analyseres. Ved at følge disse retningslinjer kan ingeniører og videnskabsmænd sikre integriteten og pålideligheden af ​​temperaturdata indsamlet af dataloggere.
