Strøm Kvalitet: Definition, Hvorfor og Hvordan Målere Vi Det?
Hvad er strøm kvalitet?
Definition
Strøm kvalitet er et generelt udtryk for at repræsentere de fænomener, der påvirker brugerens udstyr, når vekselstrømmen overstiger en vis grænse. Fig. 1 viser elektricitetens bølgeform, der fungerer som en indikation af kvaliteten af en strømforsyning. Den skal være stabil med hensyn til amplitude, kontinuitet, bølgeform og frekvens.
A : Amplitude
Stabilitet i RMS-værdien af spændingen
B : Kontinuitet
Ingen afbrydelse af bølgeformen
C : Bølgeform
Ren i form, ikke forvrænget
D : Frekvens
Stabilitet med hensyn til at levere det samme interval af frekvensværdier

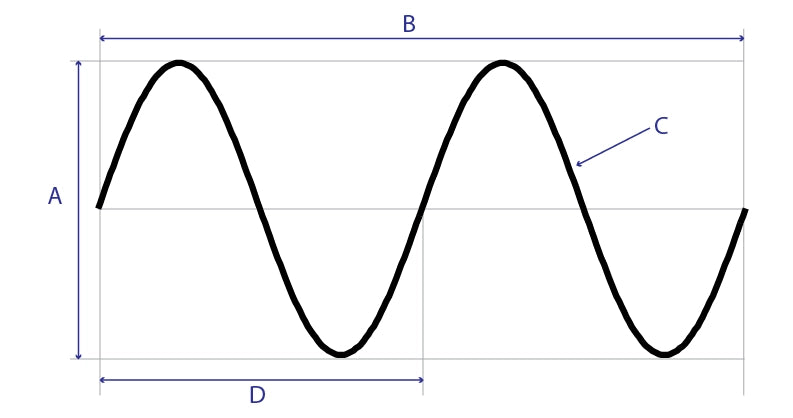

Fig. 1 Eksempel på spændingsbølgeform
A : Amplitude
Stabilitet i RMS-værdien af spændingen
B : Kontinuitet
Ingen afbrydelse af bølgeformen
C : Bølgeform
Ren i form, ikke forvrænget
D : Frekvens
Stabilitet med hensyn til at levere det samme interval af frekvensværdier
Fig. 1 Eksempel på spændingsbølgeform
Antag, at bølgeformen vist i Fig. 1 af en eller anden grund overstiger en vis grænse, hvilket resulterer i dårlig strøm kvalitet. Så kan bølgeformen se ud som Fig. 2, der repræsenterer et fænomen kaldet spændingsstigning (surge), hvor spændingen stiger momentant. En stigning i spændingen kan forårsage, at strømforsyningen til enheden bliver beskadiget, eller at enheden nulstilles.

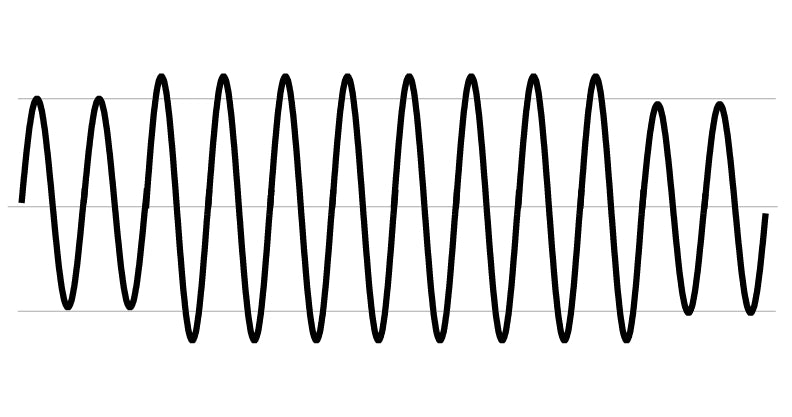

Fig. 2 : Et eksempel på en spændingsstigning (surge) bølgeform
Antag, at bølgeformen vist i Fig. 1 af en eller anden grund overstiger en vis grænse, hvilket resulterer i dårlig strøm kvalitet. Så kan bølgeformen se ud som Fig. 2, der repræsenterer et fænomen kaldet spændingsstigning (surge), hvor spændingen stiger momentant. En stigning i spændingen kan forårsage, at strømforsyningen til enheden bliver beskadiget, eller at enheden nulstilles.
Fig. 2 : Et eksempel på en spændingsstigning (surge) bølgeform
Hvorfor måler vi strøm kvalitet?
Naturlige fænomener såsom lyn, dårlig belastningsfordeling og lednings- og jordingsproblemer er nogle eksempler på årsagerne til problemer med strøm kvalitet. Inverterbaseret teknologi er blevet mere almindelig i de seneste år, ligesom nettilsluttede elbilopladere og nettilknyttede vedvarende energikilder som sol- og vindenergi. Disse gør elnettet mere komplekst og har en betydelig negativ indvirkning på strøm kvalitet.
Hvorfor måler vi strøm kvalitet?
Naturlige fænomener såsom lyn, dårlig belastningsfordeling og lednings- og jordingsproblemer er nogle eksempler på årsagerne til problemer med strøm kvalitet. Inverterbaseret teknologi er blevet mere almindelig i de seneste år, ligesom nettilsluttede elbilopladere og nettilknyttede vedvarende energikilder som sol- og vindenergi. Disse gør elnettet mere komplekst og har en betydelig negativ indvirkning på strøm kvalitet.
Dårlig strøm kvalitet forårsager problemer i stikkontakt-/transmissionsudstyr og funktionsfejl i elektroniske apparater. For eksempel er det kendt, at harmoniske forårsager brændstof i reaktorer og genererer defekt støj i kondensatorer. Desuden stopper impuls- eller transientstøj og spændingsfald kontrolsystemer, der er afhængige af computere.
Problemer med strømforsyningsnetværket forårsaget af dårlig strøm kvalitet er et almindeligt problem for både elforsyningsvirksomheder og brugere. Det er dog ikke nemt at identificere, om årsagen til den dårlige strømforsyningskvalitet ligger i leverandørens system eller brugerens system. På grund af denne situation er måling af strøm kvalitet nødvendig for at forstå den faktiske årsag til problemerne med strøm kvalitet samt at overveje og analysere effektive modforanstaltninger.
Hvordan måler vi strøm kvalitet
Elkvalitet måles ofte baseret på standarder. Standarderne fungerer som retningslinjer for måling og evaluering af kvaliteten af den elektriske strømforsyning. De sikrer, at målingerne er konsistente, hjælper med at identificere, hvilke typer af elkvalitetsproblemer der findes, og sikrer, at elsystemer opfylder specifikke kvalitets- og pålidelighedsstandarder. De giver retningslinjer for evaluering og forbedring af kvaliteten af elektrisk strøm. Her er nogle eksempler på de internationale standarder for elkvalitet.
IEC 61000-4-30
En international standard, der angiver, hvordan elkvalitet skal måles. Den klassificerer målemetoder og kapaciteter for måleinstrumenter i to klasser A og S. Den mere pålidelige elkvalitetsmåling er Klasse A. Kravene til Klasse A er ikke kun angivet i forhold til funktioner og nøjagtighed, men inkluderer også detaljerede målealgoritmer og tidsur-nøjagtighed.
IEC 61000-4-7
En international standard, der regulerer måling af harmonisk strøm og harmonisk spænding i strømforsyningssystemer samt harmonisk strøm, der udsendes af udstyret. Standarderne specificerer ydeevnen af et standard måleinstrument.
IEC 61000-4-15
En standard, der definerer testmetoder for måling af spændingsfluktuationer og blink samt tilknyttede krav til måleinstrumenter.
EN 50160
En europæisk standard for elkvalitet, der definerer grænseværdier for forsyningsspænding og andre egenskaber.
IEEE 1159
Anbefalet praksis for overvågning af elkvalitet.
IEEE 519
Standard relateret til spændingsharmoniske og strømharmoniske.

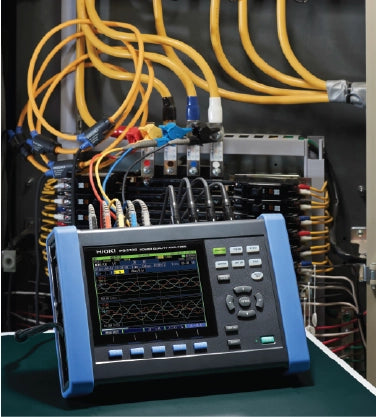

En elkvalitetsanalysator er et instrument, der bruges ved udførelse af elkvalitetsmålinger. Dette instrument bruges til at måle og analysere forskellige aspekter af en elektrisk strømforsyning i længere perioder. Det registrerer data om spænding, strøm, frekvens, harmoniske, transienser og andre parametre for at analysere elkvaliteten. Dette gør det muligt for fagfolk at diagnosticere problemer med elkvalitet, sikre overholdelse af standarder og optimere ydeevnen af elektriske systemer.
En elkvalitetsanalysator er et instrument, der bruges ved udførelse af elkvalitetsmålinger. Dette instrument bruges til at måle og analysere forskellige aspekter af en elektrisk strømforsyning i længere perioder. Det registrerer data om spænding, strøm, frekvens, harmoniske, transienser og andre parametre for at analysere elkvaliteten. Dette gør det muligt for fagfolk at diagnosticere problemer med elkvalitet, sikre overholdelse af standarder og optimere ydeevnen af elektriske systemer.
Produkt specifikation
Hos GOmeasure tilbyder vi et par typer elkvalitetsanalysatorer og strømloggere, der kan bruges til kommerciel linjestrømsmåling.
Elkvalitetsanalysatorer
Ja
Ja
Ja
Ja
Klasse A
Klasse S
Overholder
Overholder
Overholder
Overholdende
Når du har brug for at undersøge, diagnosticere og modvirke strømforsyningsforhold, der forårsager problemer i udstyr
Når du har brug for at udføre en strømundersøgelse for at forstå belastningsstørrelsen i et system eller for at forstå strømkvaliteten i et system
Strømloggere
Ja
Ja *2
Nej
Nej
-
-
-
-
-
-
Når du har brug for at forstå strømforbruget i en facilitet eller et system
Når du har brug for at forstå strømforbruget i en facilitet eller et system
*1: Op til 40. orden
*2: Op til 13. orden
Som verden bevæger sig mod afkarbonisering og bæredygtighed, vil antallet af forskellige innovative løsninger tilsluttet nettet udvide sig, ligesom kompleksiteten af strømkilderne - for ikke at nævne væksten af inverter-drevet energibesparende teknologi. Når disse tendenser bliver mere udbredte, er det afgørende at undersøge, hvordan disse faktorer påvirker strømkvaliteten på både forbruger- og forsyningssiden. HIOKI's strøm-kvalitetsanalysator vil hjælpe dig med bedre at forstå din strøm-kvalitet.
